概述
ETK-ZK開關柜智能操控裝置集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態顯示，高壓帶電指示，高壓帶電閉鎖控制及環境溫濕度控制，分合閘回路監視，分合閘電壓電流監測等多種功能于一體，各種功能可自由組合。另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集、除濕加熱控制與加熱回路故障診斷；可同時對兩路溫度和濕度信號實時測量、控制，實現被測環境的溫濕度自動調節；同時采用軟件核準技術補償溫濕度漂移記數誤差和元器件標稱誤差，測控精度高；具有語音防誤提示、分合閘回路參數測量功能，可測量并顯示合閘電壓，分合閘電流，斷路器分合總次數等參數，安裝、使用、維護簡單方便(選用)。
ETK-ZK開關柜智能操控裝置能夠通過RS-485總線與后臺監控計算機組網通信，便于實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。ETK-ZK開關柜智能操控裝置具有優異的環境耐受能力與電磁兼容性能。獨特的抗干擾技術，光電、電磁隔離，優質元器件的選用，電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。
主要功能：
|
主要功能 |
功能介紹 |
|
|
基本功能 |
接收數據 |
接收無線溫度傳感器上傳的溫度和傳感器工作電壓 |
|
顯示數據 |
彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合 |
|
|
時鐘顯示 |
實時時鐘顯示，并作為事件記錄的時間基準 |
|
|
參數設置 |
所有參數靈活可設，操作方便，掉電數據不丟失 |
|
|
報警輸出 |
當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 ?? |
|
|
高級功能 |
極限溫度記錄 |
按月記錄每個測溫點的最高溫和最低溫，同時記錄相應的供電電壓與發生時間，當跨年度使用時，自動覆蓋上一年的該月數據 |
|
溫度報警記錄 |
記錄曾發生過報警的測溫位置的每一相的溫度、開始時間和結束時間，最多可保存100條記錄，當超過100條記錄時，自動覆蓋最早的記錄 |
|
|
溫度失衡記錄 |
當同一組測溫位置三相溫度不相等時，按月記錄當前該組每一相的溫度及發生時間，并計算出失衡度，當跨年度使用時，自動覆蓋上一年的該月數據 |
|
|
密碼管理 |
采用密碼管理方式，設置參數時必須輸入密碼，密碼分為用戶密碼和系統密碼，輸入系統密碼可進行更高級的設置功能 |
|
技術指標
|
技術參數 |
技術指標 |
|
|
無線參數 |
無線頻率 |
2.4GHz、433MHz 可選 |
|
管理無線傳感器數量 |
≤24只 ? |
|
|
通訊參數 |
通訊接口 |
RS485通訊接口，通訊距離≤1200m（不加中繼） |
|
主機組網數量 |
≤128只 |
|
|
通訊規約 |
Modbus規約《無線測溫系統通訊協議》 |
|
|
波特率 |
1200、2400、4800、9600、19200 bps 可選 |
|
|
報警默認參數 |
溫度報警值 |
上限值：+90℃，下限值：－20℃ |
|
溫度告警值 |
上限值：+60℃，下限值：－10℃ |
|
|
告警電壓值 |
2700mV |
|
|
繼電器干接點參數 |
AC220V/5A（1組無源常開/常閉觸點） |
|
|
工作電壓 |
AC85～265V/DC110～370V |
|
|
整機功耗 |
≤5VA |
|
|
工作溫度 |
-10℃~+70℃ |
|
|
工作濕度 |
≤90%RH,不結露，無腐蝕 |
|
|
海拔 |
≤2500米 |
|
|
防護等級 |
IP20 |
|
|
絕緣電阻 |
≥100MΩ(溫度在10~30℃,相對濕度小于80%) |
|
|
安裝方式 |
嵌入式安裝 |
|

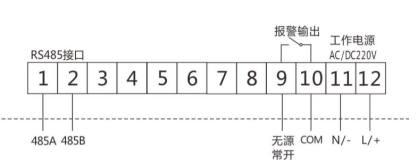

連接方式

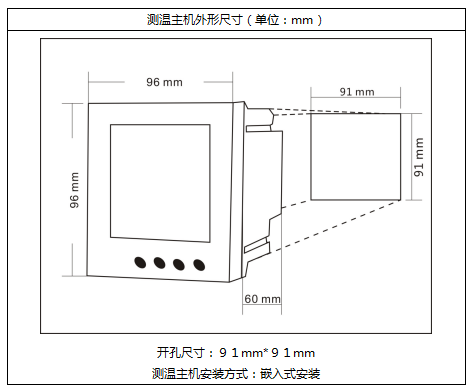

外形尺寸及安裝方式
