概述

在電力系統中，電流互感器（簡稱CT）是將大電流變成規定的小電流設備，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命安全。

針對上述情況，我公司研制出新型的CTB系列電流互感器二次過電壓保護器，用于各種 CT 二次側的異常過電壓保護。它固接于CT 二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當發生異常過電壓時，保護器瞬間動作限壓、延時短路并發出信號。它能夠有效防止因CT二次過電壓而引起的嚴重電力事故。

主要特點

● 智能處理，防止人工誤操作。

●?抗干擾能力強，不會因干擾產生誤動。

●?漏電流?。ㄐ∮?毫安），不影響CT正常工作。

●?保護動作快（小于10毫秒）。

技術指標

●?正常漏電流IL 20V：≤1mA

●?導通電壓UC：150V±10%（UC可根據用戶要求）

●?導通時間：≤10ms

●?CT保護容量：AC 220V/5A;50A/10ms

●?遙信繼電器接點容量：AC 220V/5A

●?復位方式：上電自動“復位”

●?抗干擾：4.4kV/m

●?耐壓：AC 2.5kV

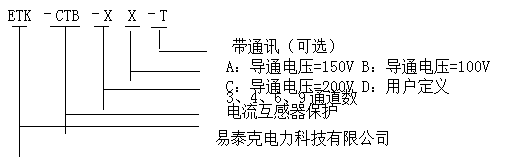

型號說明
